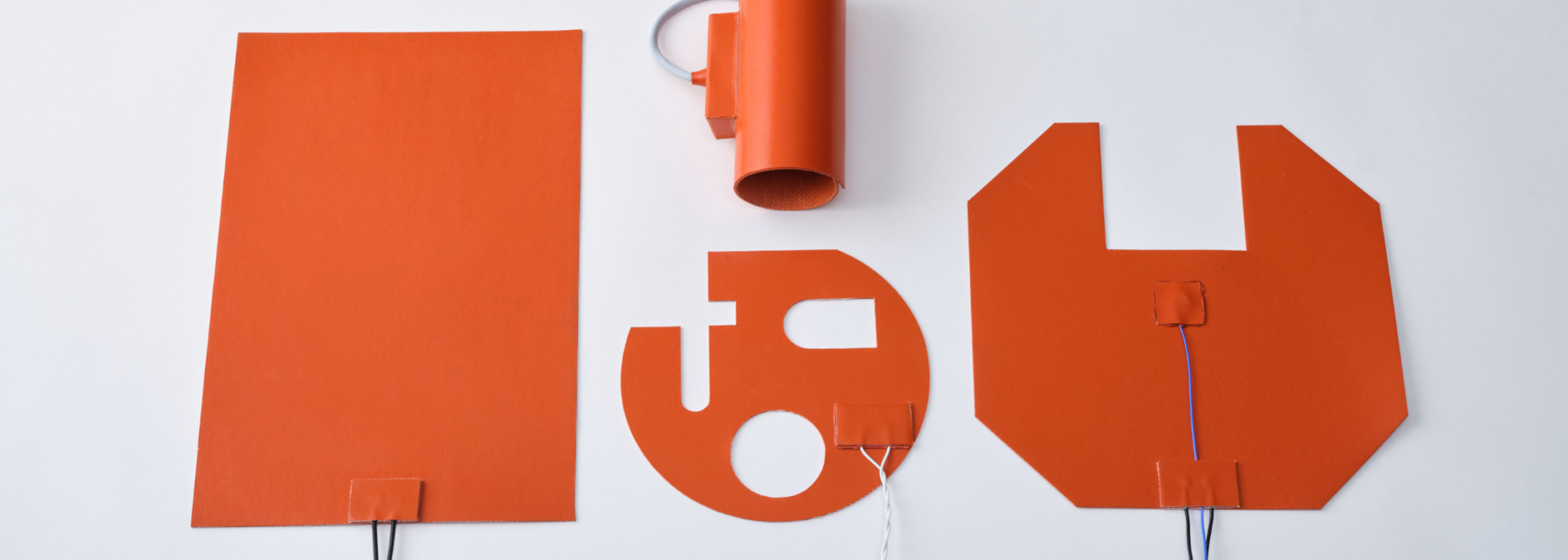

シリコンラバーヒーター | 産業用・工業用ヒーター

形状の自由度が高く、180℃まで使用可能なヒーター。

形状は丸、三角、または穴開けが可能。加熱対象物は平面から立体まで複雑な形状の加熱・加温に対応します。
カッティング装置を使用し絶縁材料を自由自在にカットできるため、複雑な形状にも対応します。
厚みが1.5mmと非常に薄く、熱容量が小さいため、加熱対象物の昇温レスポンスが速いことも特長です。金属素子がヒーター面に対して均等に配置されているため、加熱ムラが少なく、熱効率性が高いヒーターです。
また、発熱素子パターンは設計の自由度が高いことから、部分的に粗密をつけることにより、さらに精密な温度分布を実現することも可能です。
薄い、軽い、柔軟性、耐水性、耐薬品性などに優れ、使用環境に合わせた設計が可能です。

こんな課題ありませんか？

複雑な形状を加熱したい
速く昇温させたい
耐熱型のヒーターが欲しい

シリコンラバーヒーターの特徴

あらゆる加熱対象物の形状に合わせて設計が可能です。加熱対象物の形状に合わせて穴を開けることもできます。
絶縁材料は柔軟性の高いガラスクロス入りシリコンラバーのため、R状に加熱対象物に沿わせて使用することができます。1/2インチパイプへの装着が可能で、半導体製造装置の配管へも装着が可能です。

金属素子は線タイプだけでなく、箔のエッチング加工品（帯状）での対応も可能です。設計上もしくはお客様の希望により使い分けることができます。
金属線・金属箔の設計では長期間の使用に対応する為、電流負荷・熱負荷のストレス軽減を考慮し、40,000時間使用が可能な設計としています。

シリコンラバーヒーターの強み

自由設計

自由自在な形状・パターン設計。
オーダーメイド

設計から製造まで対応可能。
高耐熱

耐熱180℃まで対応します。※180℃は電気用品の技術基準を順守した表記です。
昇温スピードが速い

定格消費電力は発熱面積に対して0.55Ｗ／cm2の入力が可能。したがって加熱対象物の昇温が極めて速いです。
曲げられる

R形状にも沿わせて使用できます。
大きいサイズの製造が可能

最大サイズは1000mm×1000mmまで対応可能です。サイズが大きくなっても、金属線仕様は漏れ電流が極わずかで、充電電流（静電容量）により漏電ブレーカーが落ちる心配もありません。
UL規格対応

難燃規格（UL）に適合しています。

シリコンラバーヒーターの仕様

発熱体	ニッケルクローム系合金・ＳＵＳ系合金
絶縁層	ガラスクロス入りシリコーンゴム
リード線	シリコーンガラス耐熱電線、テフロン耐熱電線
使用温度範囲	-55℃～180℃（MAX：発熱素子上表面）
電力許容差	±10%、±15%
絶縁抵抗値	DC500Vメガーにて100MΩ以上
耐電圧	150Ｖ以下のもの　1000V/分 150Ｖを超えるもの 1500V/分
厚さ	1.5mm（端子部除く）
